先说明哪些特征必须保留。
记录产品的使用方式、主要轮廓、接口位置和希望保留的外观元素。多角度图片可以减少对背面、转角和内部结构的猜测。

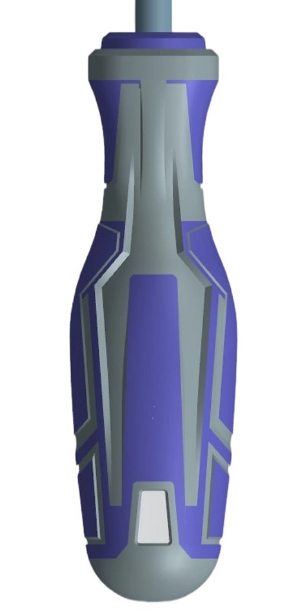

螺丝刀手柄案例从灰蓝参考款推进到黑橙确认方案。两张图说明了外观方向的变化；准确尺寸仍需通过后续草图和确认记录建立。
用实测数据建立尺寸基准。
图片中的透视和比例不能直接替代工程尺寸。
- 至少提供总长、最大宽度或外径等主尺寸。
- 连接孔、插槽和配合面的尺寸应单独确认。
- 需要空腔或包胶时，说明壁厚与材料边界。
- 提供装配对象尺寸，便于确认接口。
查看原图 ↗确认外观后，再细化工程表达。

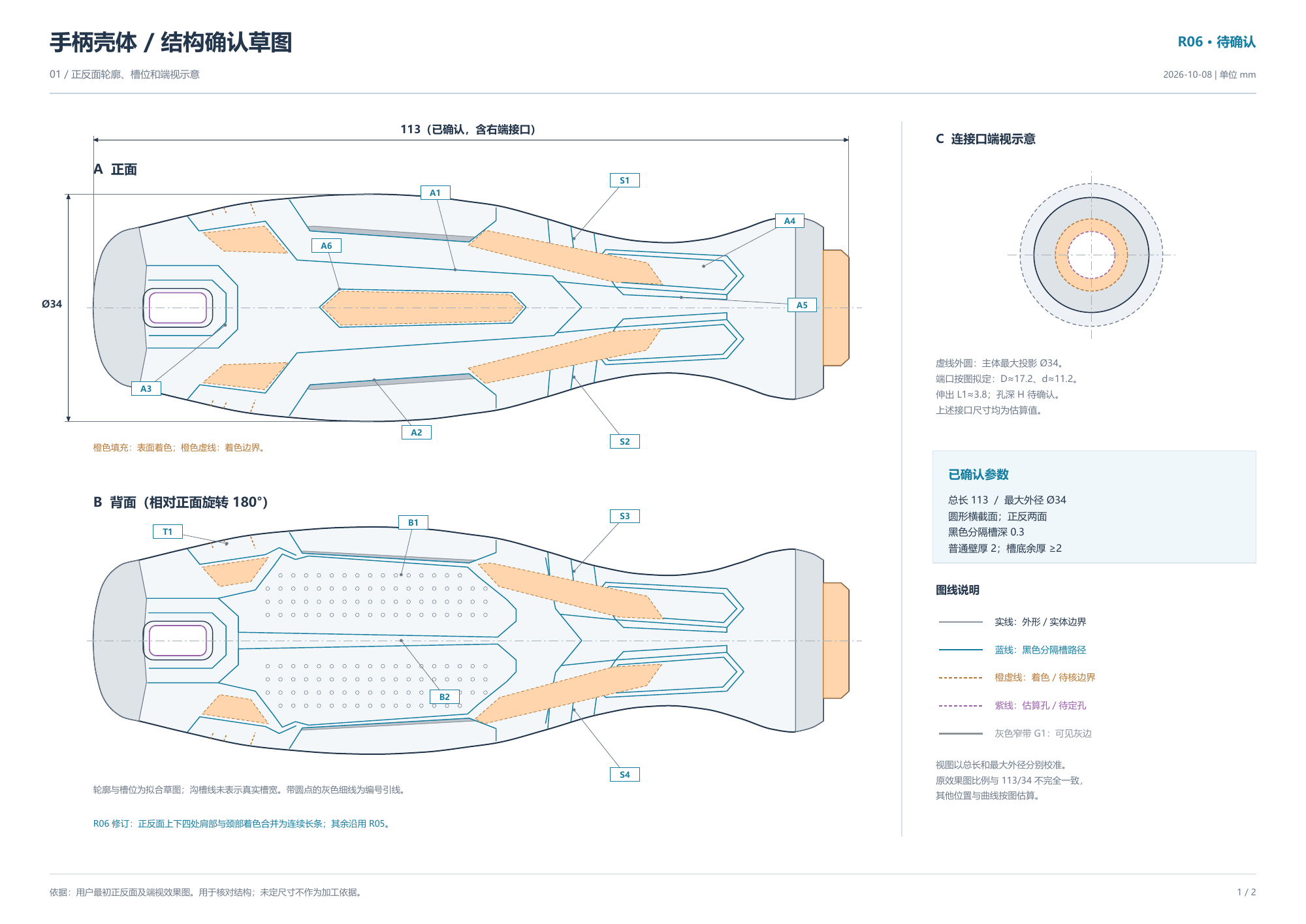

先比较视觉方案，再确认尺寸、结构与材料。进入建模阶段后，可以用三维视图核对轮廓与空间关系，但制造要求仍需通过工程图与工艺评审确认。
如果参考图与尺寸比例不一致，怎么办？
先明确哪些尺寸已经确认，再检查图中哪些局部受到透视或外观表现影响。不同视图应使用同一套确认尺寸；不能因为一个角度看起来更协调，就覆盖已有的尺寸依据。
对于连接孔、壁厚等影响使用的结构，单独列出需要补充的数据。确认方案时同时查看外观图与结构草图，能让双方更容易发现理解不一致的位置。
