使用 SolidWorks，如何规划 AI 辅助建模？
如果后续要在 SolidWorks 中修改零件或完成装配，开始前就要把“模型怎么用”说清楚。本指南围绕图纸资料、建模依据和交付检查展开，帮助机械设计人员把需求写成可核对的步骤。
构维AI面向工厂日常设计，连接参考图、外观方案、二维图纸与三维表达。当前已提供 Windows 工程助手安装包，SolidWorks 操作需要本机已安装、已授权且适配的环境。本页介绍设计工作流程，具体版本兼容性和输入输出格式仍需按实际工程验证。
第一步：准备图纸、版本与尺寸依据。
把同一个零件或设备的相关资料放在一起，避免分别建模时采用不同版本。
- 完整视图：主视、俯视、侧视、必要的剖面和局部放大图。
- 关键尺寸：单位、总长、外径、孔距、壁厚、接口与定位基准；未标注项单独列出。
- 外观要求：需要保留的轮廓、配色、纹理和连接区域，配合多角度参考图。
- 交付要求：目标 SolidWorks 版本、零件或装配用途、希望修改的参数，以及期望的文件格式。
第二步：把建模任务拆成可确认的步骤。
已有工程图时，先核对各视图是否一致，再根据主尺寸、剖面与接口关系建立结构。只有外观图片时，先确认造型和配色，再补齐结构草图与尺寸。

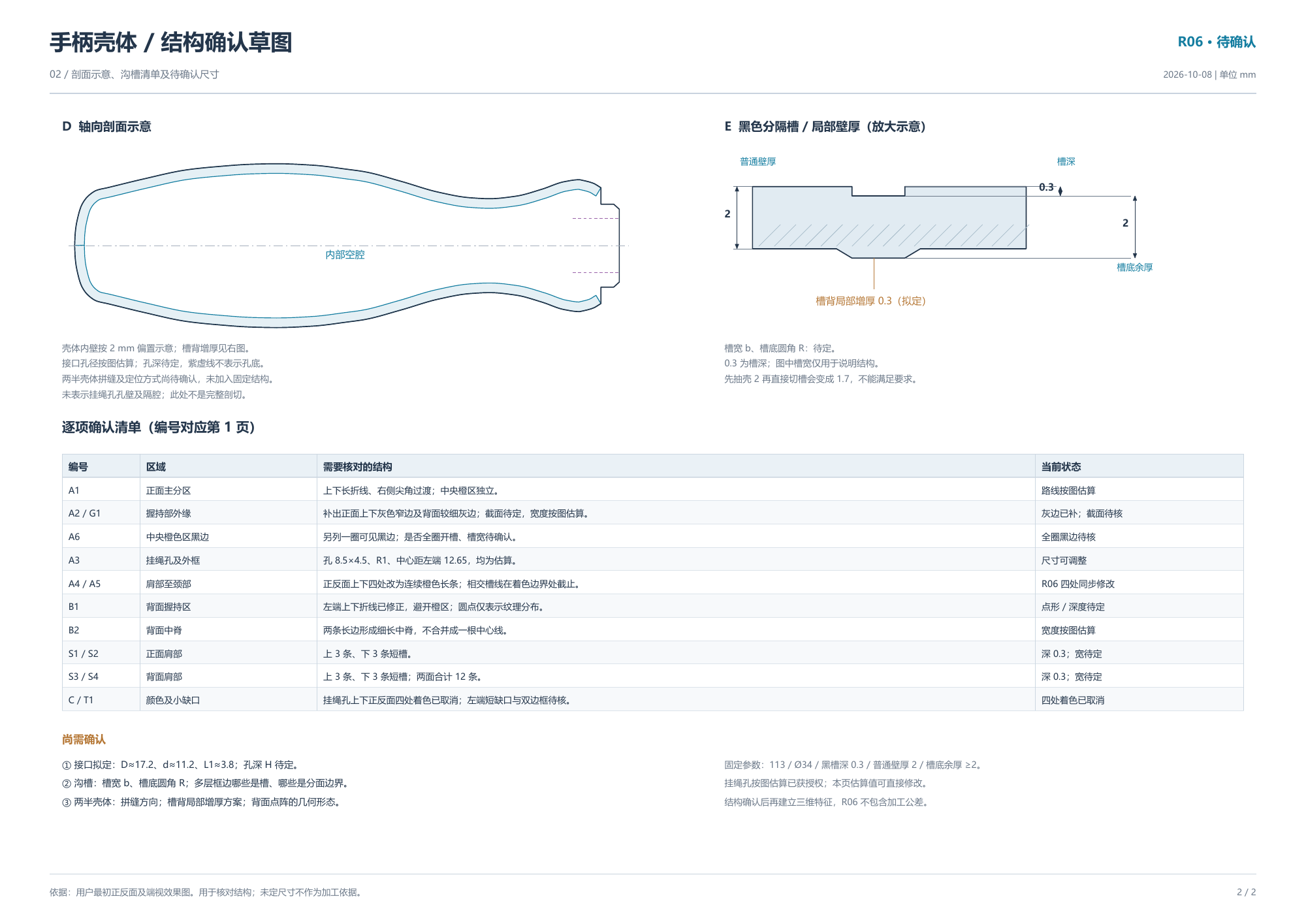

以螺丝刀手柄为例，参考款图片用来沟通外观方向；确认效果图体现两面和端视；结构草图进一步说明槽位、挂绳孔和接口。进入三维核对后，仍要检查细节与前期确认资料是否对应，不能用透视图片中的比例直接替代制造尺寸。
查看原图 ↗第三步：确认需要哪一种模型成果。
可以旋转查看、可以测量、可以修改尺寸，是三个不同的验收目标。应在开始前约定需要达到哪一层。
- 网页三维展示：适合确认整体外观、颜色分区与可见细节。展示网格本身不提供原生草图和特征历史。
- 几何交换文件：例如 STEP，可用于不同 CAD 软件间传递几何。SolidWorks 官方帮助说明其支持 STEP 的导入与导出；具体文件仍应在目标版本中实测。
- 可继续设计的工程文件：需要检查草图、尺寸、特征与装配关系是否满足约定，不能仅凭文件扩展名判断可编辑程度。
第四步：在目标 SolidWorks 版本中验收。
应使用实际交付文件完成一次打开、检查、保存和再次打开。检查结果连同图纸版本一起记录，方便后续修改。
- 打开：记录软件版本，检查文件能否正常载入、零件是否缺失，以及是否出现需要处理的错误提示。
- 测量：先核对单位与外形主尺寸，再查孔距、接口位置、壁厚和连接关系。
- 编辑：如果约定可编辑参数，修改一个约定尺寸并重建，确认相关结构跟随变化。
- 装配：如有装配要求，检查零件定位、配合关系及需要避免的干涉。
- 保存：另存验证副本后重新打开，确认几何、颜色和必要的工程信息保持一致。
真实案例能看到什么？
本站螺丝刀手柄案例提供参考图、确认效果图、两页结构草图和可旋转三维成果。你可以沿步骤查看输入资料怎样逐步变成可讨论的立体外观。
该案例网页展示的是外观网格，没有毫米测量或 SolidWorks 参数特征；它用于说明设计动线，不作为某个 SolidWorks 版本兼容性已经验证的证明。
常见问题：一张效果图能直接得到完整工程模型吗？
效果图可以明确外观方向，但通常不能给出背面、内部、壁厚、公差和准确接口尺寸。要把模型用于加工或装配，需要补充这些依据，并由设计方确认。
常见问题：导入 STEP 后，就能按原草图修改吗？
需要单独验证。交换文件可以传递几何，但“能导入”并不证明交付包含了原来的草图、尺寸约束和建模历史。如果需要参数化修改，应把具体可编辑项写入需求，在目标软件中实际修改、重建并保存。
构维AI的软件下载与项目咨询。
构维AI Windows 客户端已提供独立安装包，下载安装后使用构维账号登录，并由管理员开通模型额度。执行 SolidWorks 建模前，需检查本机软件授权与适配环境。官网暂不接收建模文件，工程资料在客户端按任务添加。
参考资料
SolidWorks AI建模任务，怎样描述更清楚？
下面是一份机械零件任务说明示例。将方括号内容替换为实际数据，并附上对应版本的工程图；示例中的待填项不是已经确认的制造尺寸。
- 任务对象：[零件名称]，图纸版本：[版本或日期]，图纸单位：[mm 等]。
- 目标环境：SolidWorks [实际版本]；本机已安装并具备有效授权。
- 建模依据：使用[主视图、俯视图、剖面]；先核对[外形尺寸、孔距、壁厚、接口]。
- 需要保留的设计要求：[指定草图尺寸、特征、装配关系]；缺失或冲突的尺寸先列出，确认后再处理。
- 交付与验收：[文件格式]，在目标版本打开、测量、修改一个约定参数、重建并保存后重新打开。
如果当前只有参考图片，可先按螺丝刀手柄的图文设计流程补齐外观与结构依据；如果已有工程图，可对照二维图纸转三维的资料清单准备。查看构维AI的 AI 建模功能了解两种工作入口。
